Томограф магнитно-резонансный МРТ-АМИКО450
ГРУППА: Томографы
ОПИСАНИЕ
Динамическая Система Балансировки (DBT)
Эта система включает в себя технологию активного экранирования контура, активное шиммирование высокого порядка и быстропоточную конструкцию эффективности полюсов. Сочетание системы DBT и магнитных технологий позволяет создавать идеальную физическую область визуализации, сравнимую с оной у сверхпроводящих МРТ.
Высокоэффективный Магнит
Эта технология позволяет максимизировать энергию магнитного материала, уменьшить вес магнита до 13 тонн и улучшить однородность магнитного поля.
Высокопроизводительные градиенты
Динамическая 3D самоэранирующая градиентная технология уменьшает вихревые токи и остаточную намагниченность.
Шиммирование
Десятиканальная активная шиммирующая система четвертого порядка увеличивает однородность в 14-16 раз по сравнению с любым открытым МРТ
(20 см DSV (Диаметр сферического объема): FWHM≤1 ppm).
Продвинутая радиочастотная система
- мощность радиочастотного усилителя 6 кВт;
- 4х-канальные радиочастотные катушки для всего тела.
Уникальная система управления стола
- точность позиционирования 0,1 мм;
- автоматический 2D контроль;
- два пульта управления с LCD мониторами;
- ширина стола 80 см.
- Спецификация поставки
1. Магнит
Магнитно-резонансный томограф открытого типа МРТ-АМИКО450 имеет открытую двустоечную конструкцию магнита при продольном расположении стола. Такая конструкция позволяет медперсоналу без помех осуществлять доступ к пациенту со всех сторон, а пациенту избежать клаустрофобии.
В кожух магнита встроены LCD монитора, показывающие дислокацию стола пациента, статус конфигурации сканера и отсканированных изображений. Рядом с мониторами расположены пульты, с которых можно управлять настройкой параметров внешней среды экранированной комнаты, контролировать движение стола и управлять процессом интервенционной магнитно-резонансной томографии.
Вертикально направленное магнитное поле имеет напряженность 0,45 Тл. Томограф оснащен системой активного и пассивного шиммирования.
Вес магнита 13 тонн.
2. Стол для обследования пациента
Движение деки стола осуществляется в продольном и поперечном направлении, как при помощи электропривода, так и вручную. Стол оснащен лифтом. Контроль движения стола осуществляется электронно-оптическим датчиком. Координаты сканирования настраиваются с помощью луча лазерной локации. По желанию клиента стол может поставляться без электропривода и лифта.
Для комфорта пациента стол оборудован встроенным музыкальным центром и переговорным устройством. Воздушный зазор составляет 40 см. Максимальный вес пациента — 200 кг.
3. Градиентная система
Мощность градиентной системы магнитно-резонансного томографа составляет 25 мТл/м, скорость нарастания градиентов — 60 мТл/(м*/мс).
В комплект входит водная система охлаждения градиентных катушек.
4. Радиочастотная система и катушки
Магнитно-резонансный томограф открытого типа МРТ-АМИКО450 оснащен радиочастотной системой с мощностью усилителя 6 кВт и четырьмя каналами приемника.

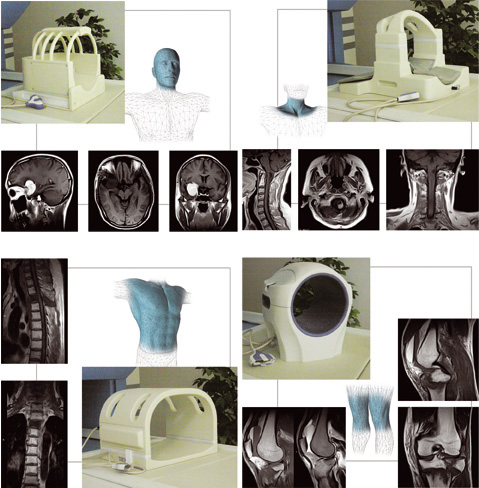

Выбор видов поставляемых РЧ катушек зависит от диагностических целей конкретного ЛПУ. В комплект могут входить катушки для головы, шеи, тела (трех размеров: шириной 14", 17" и 20"), для крупных суставов, для маммографии и другие.
Вместе с катушками есть возможность купить фиксаторы различных форм и размеров для оптимальной укладки пациента.
5. Визуализация
Проекции получаемого изображения могут быть 2D и 3D многосрезовыми с возможностью выбора различных углов наклона срезов.
Томограф позволяет получать срезы толщиной от 0.5 мм (2D) и 0.05 мм (3D) при поле обзора от 3 до 40 см с пространственным разрешением до 0,156 мм.
Ниже перечисленные импульсные последовательности позволяют проводить рутинные обследования головы и отделов позвоночника, суставов, мягких тканей и ангиографию крупных сосудов:
- Спин-эхо (SE),
- Быстрое спин-эхо (FSE),
- Градиентное эхо (GRE),
- Инверсия-восстановление спин-эхо (IRSE),
- РЧ очищенное градиентное эхо (RF spoiled GE, SPGR 2D, 3D),
- Времяпролетная ангиография (TOF2D, 3D),
- Подавление сигнала жира и воды (Fat-Water SP, STIR2D),
- Подавление сигнала свободной воды (FLAIR2D).
6. Рабочая станция
В состав комплектации магнитно-резонансного томографа (МРТ) входит одна рабочая станция. Рабочая станция оснащена компьютером с LCD монитором 21 дюйм. Системный блок имеет ОЗУ 4 ГБ, жесткий диск 500 ГБ.
Программное обеспечение томографа работает в международном медицинском стандарте DICOM 3.0. (Форматы экспорта данных DICOM 3.1), поддерживает:
- Функции обработки изображений: MIP, улучшение качества изображения, удаление изображения; вращение, переворот, масштабирование, панорамирование, анализ области интереса; измерение: расстояние, интенсивность, угол, отношение сигнал-шум, среднее значение, максимальное и минимальное значение, площадь, количество пикселей и т.д.;
- Функции поддержки базы данных пациентов (объем памяти архива не ограничен);
- Возможность выведения на монитор одновременно нескольких кадров;
- Обеспечивает параллельный сбор данных с матрицей 1024х1024;
Архивирование изображений в формате DICOM 3.0. на DVD-R диск.
Рабочая станция оснащена широкоформатным производительным медицинским DICOM-принтером Sony UP-DF 550.
Основные характеристики:
- Используемый метод формирования изображения — термальная печать;
- Разрешение печати — 320 dpi (5232 x 4360 точки);
- Передача полутонов — 4096 градаций серого (12 бит представление);
- Максимальный размер отпечатка — 364,1 x 415,3 мм (14 x 17")
(с возможностью автоматического размещения нескольких кадров на отпечатке);
- Скорость вывода — 64 отпечатков/час;
- Два подающих лотка для пленки разных форматов емкостью 125 листов;
- Вывод на прозрачной голубой пленке UPT-517BL, UPT-514BL, UPT-512BL, UPT-510BL
- Поддержка стандарта DICOM–3.1, встроенный интерфейс DICOM;
- Работа в горизонтальном или в вертикальном положении;
- 0,17 кв.м занимаемой площади;
- Вес — 63 кг.
Комплект прозрачной голубой пленки 35х43 см — 500 листов.
7. Клетка Фарадея
Поставляемая в комплекте клетка Фарадея имеет минимальные размеры 6 х 4 х 2,2 м2. Защита рассчитывается индивидуально в зависимости от характеристик конкретного помещения.
8. Кондиционер
Два кондиционера предназначены для поддержания оптимальной для постоянного магнита температуры окружающей среды.
Параметры кондиционера:
- Мощность охлаждающего устройства 4650 Вт
- Мощность нагревающего устройства 4300/7800 Вт
- Охлаждающий эффект 13300/16800 Вт
- Эффект нагрева 12000 Вт
- Энергетический выход 2,58 Вт
- Объем воздухообмена 1800 м3 / в час
- Область действия 55 м2 – 85 м2
- Вес 58/112 кг
Требования к окружающей среде
Температура: 22 + 4°С
Влажность: 60% + 15%
Давление воздуха: 860 гПа – 1060 гПа
Электротехнические требования системы
Потребляемая мощность 30 кВА;
Сеть трехфазная, четырехлинейная, 380В + 10%, 50/60 Гц
Магнитно-резонансный томограф открытого типа МРТ-АМИКО450 зарегистрирован и разрешен к применению на территории Российской Федерации.
Магнитно-резонансный томограф (МРТ) открытого типа МРТ-АМИКО450 — новейшая разработка в области томографии на основе постоянного магнита. Преимуществом данного открытого томографа является: экономичность, компактность, малая цена затрат с технической и эксплуатационной точек зрения. Опыт использования в России показал возможность быстрой окупаемости аппарата, что может быть существенным фактором для частных учреждений. Магнитно-резонансный томограф МРТ-АМИКО450 обладает следующими характеристиками: высокое отношение сигнал/шум, большая производительность — получение готовых изображений одновременно с проведением магнитно-резонансной томографии, получение изображений в реальном времени при проведении терапии под контролем МРТ, расширенное клиническое применение: эхо-планарная томография и получение кардиоизображений.
